SF형 부양기

제품 개요

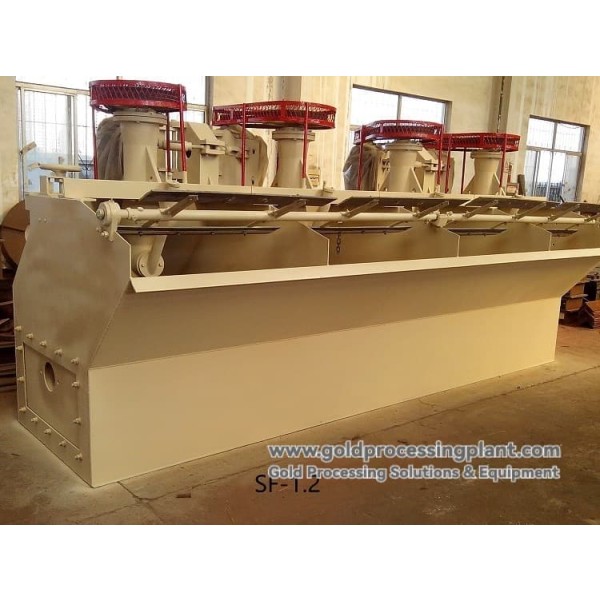

모델 SF 부양 기계는 고효율 및 에너지 절약형 자체 흡수 기계식 교반 부양 장비입니다. 혁신적인 전방 틸팅 탱크 본체와이중 블레이드 임펠러 구조를 채택하여 거친 입자 광물의 쉬운 침몰과 낮은 회수율이라는 업계 문제를 완벽하게 해결합니다. 이 장비는 흡입, 슬러리 흡입, 교반 및 부양을 통합하고 큰 흡입 용량, 낮은 에너지 소비, 높은 회수율 및 안정적인 작동 등과 같은 뛰어난 장점을 가지고 있습니다. 특히 미세하게 내장 된 비철, 철, 비금속 및 희귀 금속 광물의 부양 및 분리에 적합하며 현대 광물 처리 공장의 핵심 장비입니다.

작동 원리

슬러리 준비: 분쇄되고 화학 물질과 완전히 혼합 된 슬러리가 탱크에 공급됩니다.
공기 슬러리 혼합 및 광물화:
- 이중 블레이드 임펠러는 모터에 의해 구동되는 고속으로 회전하여 음압을 생성하고 자동으로 공기를 흡입하고 많은 수의 미세한 기포를 형성합니다.
- 임펠러는 탱크 바닥에서 슬러리를 동시에 흡입하여 공기, 슬러리 및 화학 물질이 혼합 영역에서 완전히 교반되고 혼합되도록합니다.
- 목표 미네랄 입자가 기포와 충돌한 후 소수성 미네랄이 기포에 부착되어 미네랄화된 기포를 형성합니다.
기포 분리 및 긁어내기:
- 미네랄화된 기포는 부력의 작용에 의해 액체 표면으로 상승하여 거품 층을 형성합니다.
- 전방 틸팅 탱크 설계는 거품이 스크레이퍼 영역으로 안정화되고 응집되는 것을 촉진합니다.
- 회전하는 스크레이퍼는 농축된 미네랄이 풍부한 거품을 긁어내어 농축액으로 만듭니다.
- 친수성 미네랄은 슬러리에 남아 있으며 탱크 끝에서 광미로 배출됩니다.

핵심 이점

구조 설계 이점

전방 틸팅 탱크: 독특한 설계로 거친 입자가 침전 및 축적되는 것을 효과적으로 방지하여 "싱크 탱크" 현상을 방지하고 지속적이고 안정적인 생산을 보장합니다.
이중 블레이드 임펠러 고정자 시스템: 임펠러는 내마모성 재료, 과학적 설계, 강력한 혼합 력, 큰 흡입량 및 낮은 원주 속도를 채택하여 임펠러와 고정자의 수명을 크게 연장합니다.
수평 구성, 자체 프라이밍 유니온: 수평 배열을 채택하여 자체 프라이밍 슬러리를 실현할 수 있으며, 추가 폼 펌프 및 중간 미네랄 펌프를 구성 할 필요없이 전면 탱크의 슬러리를 후면 탱크에서 자동으로 흡입 할 수 있으므로 공정이 간단하고 투자 및 운영 및 유지 보수 비용이 저렴합니다.

성능 이점

굵은 입자의 탁월한 회수: 이중 순환 흐름 패턴으로 굵은 입자가 효과적으로 부유하고 광물화에 참여하여 총 회수율을 크게 높입니다.
고효율 및 에너지 절약: 최적화된 임펠러 설계와 유체 역학으로 기존 부양기보다 낮은 에너지 소비로 높은 성능을 보장합니다.
대용량 처리 용량: 단위 부피당 처리 용량이 높아 대규모 처리 플랜트의 생산 수요를 충족할 수 있습니다.
쉬운 작동 및 유지 보수: 높은 수준의 자동화, 원활한 작동, 주요 내마모성 부품의 쉬운 교체, 낮은 종합 유지 보수 비용.

기술 파라미터 표

모델	유효 부피(m³)	처리 용량(m³/min)	임펠러 직경(mm)	임펠러 속도(r/min)	스핀들 출력(kw)	스크레이퍼 출력(kw)	단일 탱크 무게(kg)
SF-0.37	0.37	0.2 - 0.4	300	352 - 442	1.5	0.55	470
SF-0.7	0.7	0.3 - 1.0	350	336	3	1.1	970
SF-1.2	1.2	0.6 - 1.2	450	312	5.5	1.1	1400
SF-2.8	2.8	1.5 - 3.5	550	280	11	1.5	2120
SF-4	4	2.0 - 4	650	235	15	1.5	2600
SF-8	8	4.0 - 8	760	191	30	1.5	4292
SF-16	16	5.0 - 16	850	169 - 193	45	1.5	7415
SF-20	20	5.0 - 20	730	186	30×2	1.5	9823

참고: 처리 용량은 광석 밀도, 입자 크기, 부양 난이도 및 기타 요인에 따라 달라질 수 있으며, 표는 참고 범위입니다.

적용 분야

비철 금속 선별: 구리, 납, 아연, 몰리브덴, 니켈 및 기타 황화물 광석과 산화물 광석의 황삭, 스위핑 및 선별.
철 금속 선별: 철광석(마그네타이트, 적철광), 망간광석, 일메나이트의 부양.
비금속 광석 정제: 형석, 칼륨 장석, 중정석, 흑연, 인광석 등 제거 및 정제.
희귀 금속 회수: 리튬 운모, 니오븀-탄탈라이트, 베릴륨 광석 등 전략 광물 회수
기타 분야: 폐수 처리, 펄프 탈잉크 등

전문 서비스 및 지원

당사는 장비뿐만 아니라 전체 공정 솔루션과 평생 기술 지원도 제공합니다:

공정 설계 지원: 광석 특성(선별성 테스트 보고서)에 따라 최적의 부양 공정 및 장비 구성 계획을 설계합니다.
설치 및 시운전: 숙련된 엔지니어를 파견하여 장비가 최상의 성능을 발휘할 수 있도록 설치, 시운전 및 시운전을 위한 현장 지침을 제공합니다.
운영 교육: 고객에게 장비 운영, 유지보수 및 문제 해결에 대한 포괄적인 교육을 제공합니다.
예비 부품 공급: 장비의 장기적인 안정적인 작동을 보장하기 위해 정품 마모 부품(임펠러, 스테이터, 스핀들 등)의 공급을 보장합니다.
공정 최적화: 장기적인 기술 상담을 제공하여 생산 문제를 해결하고 부양 지수를 지속적으로 최적화할 수 있도록 지원합니다.
