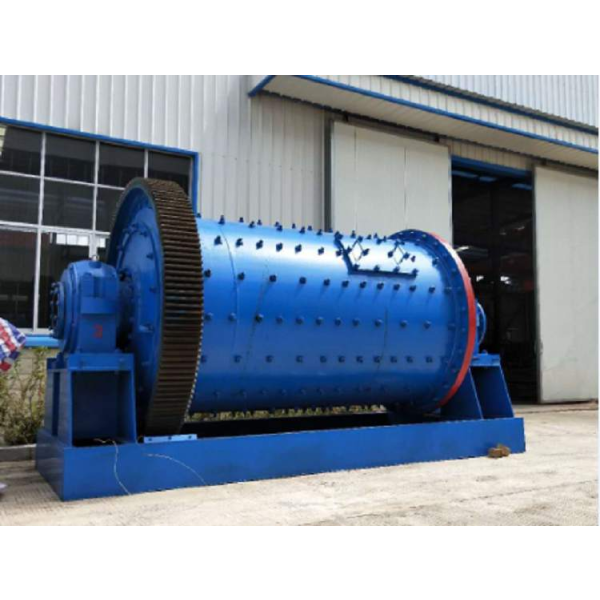

볼 밀

볼 밀 개요

볼밀은 파쇄 장비에 의한 예비 분쇄 후 재료를 분쇄 및 분쇄하는 핵심 장비입니다. 내부 분쇄 매체(예: 강구)를 구동하여 회전 실린더를 통해 재료에 충격을 가하고 분쇄하여 재료를 매우 미세한 분말로 분쇄합니다.

볼 밀은 매우 널리 사용되며 광물 가공, 건축 자재, 화학 산업, 전력, 야금 등과 같은 많은 산업의 핵심 장비입니다. 다양한 종류의 광석, 시멘트 클링커, 규산염 제품, 새로운 건축 자재, 내화 재료, 비료 및 기타 연삭 가능한 재료를 분쇄하는 데 사용할 수 있습니다. 작업 모드는 건식 연삭과습식 연삭으로 나눌 수 있습니다.

볼 밀 작동 원리

볼 밀은 수평 원통형 회전 장치입니다. 재료는 공급 장치에서 중공 샤프트를 통해 밀의 첫 번째 빈으로 균일하게 공급됩니다.

실린더에는 분쇄 매체로 다양한 사양의 스틸 볼이 장착되어 있습니다. 이송 장치의 구동으로 실린더가 회전하면 원심력이 발생하여 강구를 일정 높이까지 들어 올린 다음 자체 중력에 의해 아래로 던지거나 계단식으로 떨어뜨립니다. 떨어지는 강철 공은 실린더의 재료를 강한 충격으로 분쇄하고 연마하여 벗겨내는 효과를 냅니다.

첫 번째 빈에서 거친 연삭이 끝나면 재료는 단일 층의 격벽을 통해 두 번째 빈으로 들어갑니다. 이 빈에는 일반적으로 더 작은 강철 볼이 장착되어 있어 재료를 더욱 미세하게 분쇄 합니다. 최종적으로 분쇄도 요건을 충족하는 분말이 배출 격자판 (격자형)을 통해 배출되거나 배출 끝에서 오버플로(오버플로형)로 배출되어 분쇄 작업이 완료됩니다.

볼 밀의 주요 구조 및 특성

1. 주요 구성 요소:

• 공급 섹션: 재료를 밀에 고르게 공급하는 역할을합니다.

• 배출부: 분쇄 후 제품을 배출하는 데 사용되는 배출 격자판(격자형) 또는 중공축(오버플로형)을 포함합니다.

• 회전부: 실린더, 중공축, 라이너 플레이트 등을 포함한 핵심 부품입니다. 내마모성 라이너 (계단식 라이너, 골판지 라이너, 평면 라이너 등)가 실린더 본체에 설치되어 실린더를 보호하고 분쇄 효율을 높입니다.

• 변속기 섹션: 일반적으로 모터, 감속기, 피니언 기어, 대형 기어 등으로 구성되며 실린더가 회전하도록 구동합니다. 이 기계는 외부 가장자리 기어 변속 방식을 채택합니다.

2. 주요 특징:

• 강력한 적응성: 건식 또는 습식 생산, 연속 작동, 대용량 처리 용량이 가능합니다.

• 큰 분쇄 비율: 최대 300 이상, 제품 미세도를 쉽게 조정할 수 있습니다.

• 견고한 구조, 안정적인 작동: 중공 축은 주강으로 만들어졌으며 큰 기어는 주조 호빙 가공으로 만들어졌으며 내마모성의 주요 부분이 양호하며 전체 기계가 원활하고 안정적으로 작동합니다.

• 우수한 밀봉: 먼지가 빠져 나가는 것을 방지하기 위해 음압에서 작동 할 수 있습니다.

• 다양한 분류: 배출 방식에 따라 주로 격자 형 볼 밀 (강제 배출, 대용량)과 오버플로 형 볼 밀 (자연 오버플로, 미세 제품)로 나뉩니다.

요약 및 적용

볼 밀은 현대 산업에서 가장 중요한 연삭 장비 중 하나입니다. 성숙한 기술, 광범위한 적용 가능성 및 안정적인 작동으로 광물 가공(광석을 미세하게 분쇄하여 유용한 광물을 분리) 및 건축 자재(시멘트, 세라믹 등 생산) 분야에서 대체 불가능한 역할을 합니다.

격자형 볼 밀 (설명하신 모델과 같은)은 고용량, 고효율의 거친 분쇄와 미세 분쇄에 더 중점을 두며, 오버플로형 볼 밀은 제품 크기가 더 미세해야 하는 재분쇄 작업에 더 적합합니다. 사용자는 특정 공정 요구 사항과 제품 크기에 따라 가장 적합한 유형을 선택할 수 있습니다.
