영구 자기 분리기

영구자석 분리기 시리즈 제품 종합 소개

영구 자석 분리기는 고성능 영구 자석 코어에서 생성되는 강한 자기장을 사용하여 비자성 물질에서 강자성 불순물을 자동으로 제거하는 핵심 장비입니다. 고급 설계, 안정적인 성능 및 유지 보수가 필요 없는 이 제품 시리즈는 석탄, 전력, 시멘트, 광업, 건축 자재, 화학 산업, 곡물 및 기타 산업에서 널리 사용되며 다운스트림 파쇄 및 분쇄 장비를 보호하고 제품의 순도를 향상시키는 데 필요한 선택입니다.

I. 제품 시리즈 개요

유형	제품 모델	핵심 기능	적용 시나리오 및 작업 방법
매달린 영구 자기 분리기	CX 시리즈	간단한 구조, 쉬운 설치, 유지 보수가 필요 없고 경제적이고 실용적입니다.	벨트 컨베이어, 진동 피더, 배출 슈트 위, 연속 작업에 적합하며 정기적으로 철 흡입을 수동으로 청소해야 합니다.

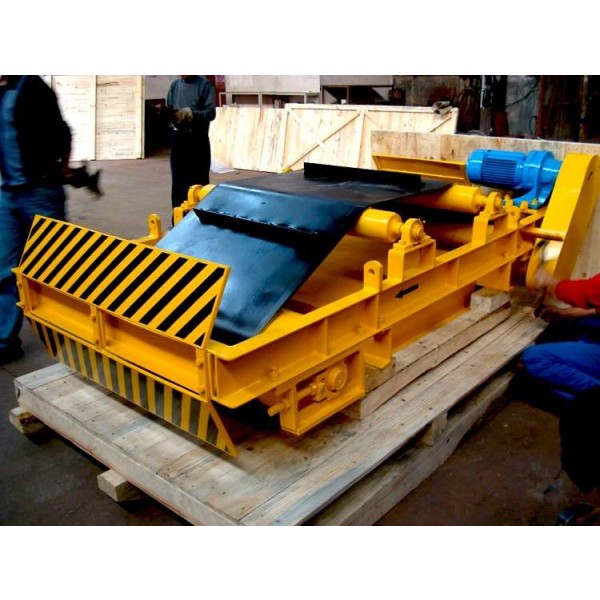

영구 자석 자동 배출 철 분리기	RCYD 시리즈	자동 언 로딩, 연속 무인 작동, 방폭 / 고온 내성 유형은 옵션입니다.	자동화된 생산 라인에 적합하며, 컨베이어와 연동하여 자동 언로딩 연속 운전이 주류이며 효율적인 구성입니다.

핵심 기술 특징

고성능 마그네틱 시스템 설계
- 복합 자기 회로: 고성능 NdFeB 및 페라이트 복합 자기 회로 최적화 설계, 높은 자기장 강도, 큰 구배, 강력한 흡입을 채택합니다.
- 자기장 강도:
  - 서스펜션형(CX): 표면 자기장 ≥ 1200가우스(GS)
  - 셀프 덤핑형(RCYD): 피크 자기장 ≥1500가우스 (GS)
- 뛰어난 안정성: 특수 자기 회로 밀봉 기술을 채택하여 자기 유도 강도의 자화율이 8년 이내에 5% 미만이며 장비의 내구성이 오래 지속됩니다.
견고한 기계 구조
- 서스펜션 유형 (CX ) : 전체 용접 프레임, 견고한 구조를 채택하고 직접 매달아 설치할 수 있으며 유지 보수가 필요 없습니다.
- 자동 언 로딩 유형 (RCYD ) : 자동 편향 보정 기능이있는 허리 드럼 롤러 설계를 채택하여 언 로딩 벨트가 방향을 벗어나는 것을 효과적으로 방지합니다. 스테인리스 스틸 스크레이퍼가 철 부품을 철저히 제거합니다.
지능형 제어 시스템
- 제어 모드: 로컬 수동 제어 및 중앙 집중식 자동 제어(호스트 장비로 시작/정지) 를 지원합니다.
- 보호 수준: 표준 보호 수준은 IP54이며 일반적인 작업 조건에 적용됩니다. 방폭형(ExdIIBT4 )은 인화성 및 폭발성 환경에 적합합니다.

기술 파라미터 비교

파라미터	서스펜션 타입(CX 시리즈)	셀프 덤핑 타입(RCYD 시리즈)
재료 두께	≤ 150mm	≤ 200 mm
단일 흡입 다리미의 무게	0.1 - 25kg	0.1 - 35 kg
벨트 속도	≤ 4.5m/s	≤ 4.0 m/s
장착 높이	300 - 600 mm	350 - 700 mm
작동 온도	-30°C ~ +60°C	-30°C ~ +80°C(고온 타입 옵션)

IV. 선택 가이드

서스펜션(CX) 선택 포인트
- 벨트 폭 일치: 철 제거기의 폭은 벨트 폭보다 200-400mm 더 커야 전체 커버리지를 보장할 수 있습니다.
- 자극 높이: 설치 높이(H)는 일반적으로 재료 두께의 1.5배입니다.
- 일반적인 응용 분야: 석탄 전처리, 건축 자재 원료의 1차 선별, 곡물 가공, 재생 가능 자원 재활용 등.
자체 배출형(RCYD) 선택 포인트
- 철 하역 용량: 강자성 파편의 함량에 따라 적합한 모델과 하역 벨트 속도(일반적으로 0.8-2.5m/s 조정 가능 )를 선택합니다.
- 환경 요구 사항: 화학 산업, 석탄 분말, 먼지 및 기타 가연성 및 폭발성 장소는 방폭형을 선택해야 합니다.
- 일반적인 응용 분야: 시멘트 생산 라인 (원료 공장 입구), 화력 발전소의 석탄 전송 시스템, 광산 분쇄 생산 라인, 대규모 소결 공장.

V. 설치 및 유지 보수

설치 사양:
- 서스펜션 유형: 리프팅 각도는 ≤30 °이어야하며 벨트에서 높이는 정격 값의 80 %를 초과하지 않아야합니다.
- 자동 하역 유형: 하역 철 측면에 ≥1. 5m의 깨끗한 공간을 확보해야하며 전원 상자는 장비 본체에서 ≤10m 떨어져 있어야합니다.
유지 관리 포인트:
- 일일 검사: 매주 흡착 된 철과 불순물을 제거하고 매월 볼트 조임을 확인하십시오.
- 정기 유지 보수: 1 년에 한 번 자기장 강도를 테스트하고 자동 언 로딩 철 제거제의 경우 2 년마다 롤러 베어링 그리스를 교체합니다.

VI. 산업 솔루션 예시

산업	권장 구성	설치 위치	적용 효과
시멘트 산업	RCYD-12T 방폭형	원료 분쇄기 유입 벨트	철 포집률 ≥98%, 연삭체 및 중공축의 효과적인 보호.
화력 발전	CX-10 + 금속 검출기 연동	석탄 컨베이어 벨트 이송 지점	연결 제어, 정확한 철 제거 및 석탄 공장의 상당한 보호.
광업	RCYD-8C 내후성 타입	조 크러셔 전면 벨트	분쇄기 철재 걸림 결함을 90% 이상 줄이고 연속 가동률을 향상시킵니다.

VII. 서비스 및 약속

품질 보증: 자기 시스템의 핵심 부품에 대해 5 년 보증, 기계 부품에 대해 2 년 보증.
기술 지원: 무료 설치 안내, 시운전 프로그램 및 기술 조언을 제공합니다.
예비 부품 공급: 중단 없는 생산을 보장하기 위해 일반적으로 사용되는 부품을 배송 후 24시간 이내에 약속합니다.
업그레이드 서비스: 구형 자기 시스템에 대한 업그레이드 서비스를 제공하여 원래 장비의 성능을 향상시킵니다.

이 영구 자기 분리기 시리즈는 강한 자성, 높은 안정성 및 낮은 운영 비용으로 인해 다양한 산업 분야에서 재료 정제에 선호되는 장비가되었습니다. 특정 재료 특성, 대역폭, 재료 두께 및 작업 환경에 따라 최적의 모델 선택과 완벽한 솔루션을 제공 할 수 있습니다.
