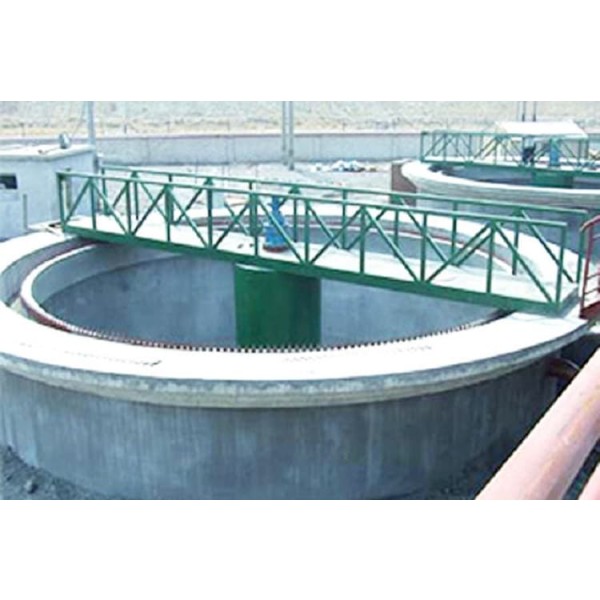

NZ(S) 타입(또는 TNZ 타입) 중앙 구동 농축기는 일종의 고효율 연속 작동 농축 및 정화 장비입니다. 센터 드라이브 및 자동 레이크 리프팅 기술을 채택하고 중력 침강 원리를 통해 현탁액에서 고체 입자를 분리 및 농축하고 동시에 정화 된 오버플로 물을 얻습니다.
이 장비는 대용량, 안정적인 작동, 쉬운 유지 보수 및 높은 수준의 자동화로광물 가공, 석탄, 화학, 환경 보호 및 기타 산업의 고액 분리 작업에 널리 사용되며 현대 산업 생산에서 재료 탈수, 자원 회수 및 폐수 정화를위한 이상적인 솔루션입니다.
슬러리 또는 하수는 풀 본체 상부의 공급 실린더에서 균일하게 농축기로 들어갑니다. 중력의 작용으로 고체 입자는 자유롭게 침전되기 시작하고 거칠고 무거운 입자는 풀 바닥의 콘으로 빠르게 침전됩니다.
농축기 중앙에 설치된 레이크 프레임은 이송 장치의 드라이브 아래에서 천천히 회전합니다. 풀 바닥에 가라앉은 슬러지(모래)는 회전하는 레이크 톱니에 의해 풀 바닥 중앙의 배출구로 서서히 긁힌 후 바닥 흐름 펌프를 통해 최종적으로 배출되어 농축된 제품이 됩니다. 분리 후 정화된 액체는 일주일 동안의 오버플로 위어를 따라 탱크 본체에서 흘러나옵니다.
과부하 또는 과도한 모래 침전이 발생하면 자동 레이크 리프팅 장치가 작동하여 레이크 프레임을 들어 올려 레이크 압력 사고를 방지하고 장비의 안전하고 지속적인 작동을 보장합니다.
| 구조적 장점 | 성능 및 제어 이점 |
|---|---|
| ✅ 센터 드라이브 구조: 직접 동력 전달, 높은 토크, 낮은 에너지 소비, 부드럽고 안정적인 작동. | ✅ 고효율 농축: 특수 설계된 레이크 톱니는 슬러지를 효과적으로 수집하고 슬래팅을 방지하며 언더플로우의 농도를 개선할 수 있습니다. |
| 지능형 레이크 리프팅 시스템: ≤Φ12m 모델에는수동 레이크 리프팅이 장착되어 있습니다. >Φ12m 모델에는전기 레이크 리프팅이 장착되어 있으며 과부하 자동 보호 및 경보 기능이 통합되어 안전하고 걱정없이 사용할 수 있습니다. | ✅ 대용량 처리 용량: 최적화 된 구조 설계로 넓은 침전 면적과 처리 용량을 보장합니다. |
| ✅ 견고한 전송 시스템: 강력한 운반 능력, 긴 수명 및 유지 보수가 필요없는 유성 기어 감속기를 채택합니다. | ✅ 안정적인 작동: 장비는 고장률이 낮고 24 시간 연속 무인 작동을 달성 할 수 있습니다. |
| 유연한 구성: 다양한 작업 조건 및 현장 요구 사항을 충족하기 위해 전체 교량 또는 중앙 기둥지지 구조, 강철 또는 콘크리트 풀 본체 옵션. | 간편한 작동 및 유지보수: 높은 수준의 자동화, 낮은 일일 유지보수 작업량. |
| 사양 모델 | 풀 본체 직경(m) | 침전 면적(m²) | 레이크 속도(r/min) | 생산 용량(t/d) | 구동 모터의 출력(kw) | 장비 무게(kg) |
|---|---|---|---|---|---|---|
| NZ-1.8 | 1.8 | 2.55 | 0.5 | 1.3～5.6 | 1.1 | 1490 |
| NZ-3.6 | 3.6 | 10.2 | 0.4 | 5 ~ 24 | 1.1 | 2875 |
| NZ-6 | 6 | 28 | 0.3 | 14 ~ 62 | 3 | 8575 |
| NZ-9 | 9 | 63.5 | 0.26 | 32 ~ 150 | 3 | 5370 |
| NZ-12 | 12 | 113 | 0.19 | ≤250 | 3 | 8880 |
| NZ-15 | 15 | 176 | 0.113 | ≤390 | 5.5 | 10557 |
| NZ-18 | 18 | 254 | 0.1 | ≤552 | 5.5 | 12338 |
| NZ-24 | 24 | 452 | 0.1 | 200~1440 | 7.5 | 24500 |
참고: 생산 능력은 재료의 특성(입자 크기, 농도 등)에 따라 다르며, 표는 참고 범위입니다. nz-6 이상 사양에는 일반적으로 더 완벽한 자동 제어 시스템이 장착되어 있습니다.
광물 가공 산업:
농축물 농축: 구리, 철, 금, 납, 아연 등의 농축물을 탈수하여 농도를 높인 후 여과 공정으로 보냅니다.
광미 처리: 광미 슬러리를 농축하고 물의 효율적인 재사용을 실현하며 광미 저장의 압력을 줄입니다.
석탄 산업:
석탄 슬러리 물 농축 및 정화.
석탄 세척 폐수의 처리 및 재활용.
환경 보호 공학:
산업 하수 처리장의 슬러지 농축.
도시 하수 처리장의 1차 침전 슬러지 및 잔류 활성 슬러지 농축.
소규모 플랜트/프로젝트: NZ-6 ~ NZ-12 사이즈를 권장합니다.
중간 규모 플랜트/프로젝트: NZ-18 ~ NZ-24 사이즈(전동식 레이크 타입)를 권장합니다.
대형 플랜트/프로젝트: NZ-30 이상.
석탄 및 폐수 처리: NZ-12 이상을 권장하며, 자동 주입 시스템과경사 튜브/경사 플레이트 패킹을 장착하여 효율성을 더욱 높일 수 있습니다. 폐수 처리에는 콘크리트 탱크가 자주 사용됩니다.
기술 상담: 무료 공정 계획 설계 및 장비 선택을 제공합니다.
설치 안내: 전문 엔지니어가 설치 및 시운전을 위한 현장 안내를 제공합니다.
예비 부품 공급: 순정 예비 부품의 신속한 공급을 보장합니다.
개조 및 업그레이드: 오래된 농축기에 대한 현대화 및 업그레이드 서비스를 제공합니다.
NZ(S) 타입 센터 드라이브 농축기는 고액 분리 분야의 주요 핵심 장비입니다. 성숙한 기술, 뛰어난 신뢰성, 유연한 구성 및 높은 수준의 자동화로 광물 처리에서 환경 보호에 이르기까지 광범위한 산업에서 효율적인 탈수, 자원 회수 및 청정 생산을 위한 핵심 장비입니다. NZ(S) 농축기를 선택한다는 것은 안정적이고 효율적이며 오래 지속되는 작동 보증을 선택하는 것을 의미합니다.
