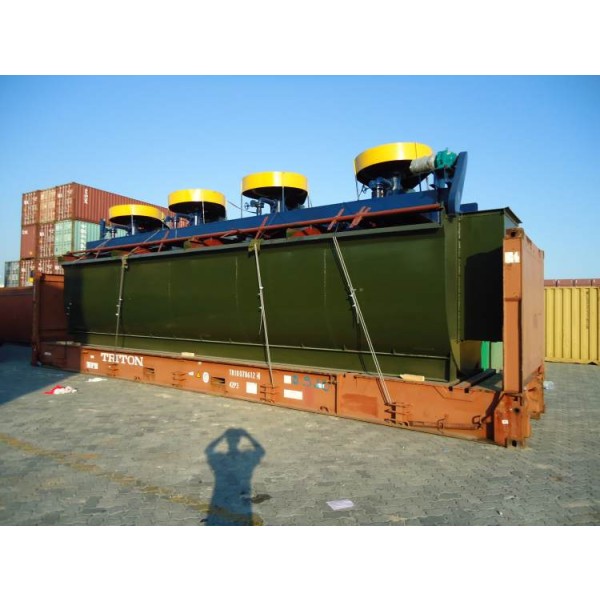

XCF-KYF 부양 장치는 현대식 대규모 광물 처리 플랜트를 위한 에너지 효율적인 부양 솔루션으로, XCF(자체 흡수 슬러리 )와 KYF(직류 공급) 부양 기계로 구성됩니다. 이 장치는 혁신적인 "U"자형 탱크와 대구경 저속 콘 임펠러 설계를 채택하여 수평 구성으로 간단한 흐름을 실현하고 거품 펌프가 필요하지 않습니다. 큰 처리 용량, 낮은 에너지 소비, 낮은 화학 물질 소비, 쉬운 작동 및 유지 보수 등과 같은 상당한 장점이있어 대규모 광물 처리 공장에서 황삭 및 스위핑 작업에 이상적인 선택입니다.
XCF-KYF 유닛은 두 가지 탱크 유형의 완벽한 조화로 높은 효율성을 달성합니다:
슬러리 흡입 및 시동: 독특한 임펠러 구조의 흡입 탱크인 XCF형 부양기는 폼 펌프를 구성할 필요 없이 이전 단계의 슬러리와 폼을 자체 흡수하여 전체 부양 회로의 수평 흐름을 시동할 수 있습니다.
폭기 및 분류: DC 탱크로서의 KYF 유형 부양기는중간 공기 분산기를 통해 균일하게 공급되는 외부 블로어에서 공급되는 저압 공기에 의존합니다. 대구경 콘 임펠러가 강력한 혼합을 수행하여 많은 수의 미세한 기포를 생성하여 광물을 효율적으로 분리합니다.
미네랄 슬러리 이송: 미네랄 슬러리는 수평 구성에 의해 형성된 액체 레벨 차이에 의존하여 장치 내에서 자연스럽게 흐르며 부드러운 흐름과 매우 낮은 에너지 소비를 제공합니다.
거품 수집: 스크레이퍼 메커니즘에 의해 미네랄화된 거품이 지속적으로 긁어내어 농축 제품을 얻습니다.
| 구조 설계 및 흐름 이점 | 성능 및 경제적 이점 |
|---|---|
| 독창적인 시너지 설계: XCF 셀프 프라이밍과 KYF DC가 서로의 장점을 보완하여 고효율 펌플리스 회로를 형성합니다. | 상당한 에너지 절약 효과: 대구경 저속 임펠러 설계로 기존 부양기에 비해 30~50%의 에너지를 절약할 수 있습니다. |
| "U 자형 탱크 본체: 슬러리의 순환이 양호하여 모래 퇴적 및 광석 축적을 효과적으로 방지합니다. | 낮은 화학 물질 소비: 우수한 슬러리 순환 및 공기 분산 성능으로 화학 물질의 10-15 %를 절약 할 수 있습니다. |
| 수평적 구성: 간단한 흐름, 컴팩트한 플랜트 구성, 낮은 자본 투자. | 대용량 처리 용량: 대형 단일 탱크 용량으로 특히 현대식 대규모 광석 드레싱 플랜트에 적합합니다. |
| 고효율 임펠러 시스템: 콘 임펠러 + 짧은 블레이드 로터, 강력한 혼합력, 낮은 마모 및 긴 수명. | 높은 회수율: 안정적인 슬러리 레벨과 균일한 폭기로 높은 분리 회수율을 보장합니다. |
| 폼 펌프가 필요 없음: XCF 탱크 자체 프라이밍 슬러리, 폼 펌프의 높은 고장률과 유지보수 비용을 완전히 제거합니다. | 안정적인 작동: 높은 수준의 자동화, 쉬운 작동 및 제어, 매우 안정적인 작동. |
| 모델 | 유효 부피(m³) | 처리 용량(m³/min) | 임펠러 직경(mm) | 임펠러 속도(r/min) | 최대 충전량(m³/m²/min) | 혼합 모터 출력(kw) | 단일 탱크 무게(kg) |
|---|---|---|---|---|---|---|---|
| XCF-1 | 1 | 0.2 - 1.0 | 400 | 358 | 2.0 | 5.5 | 1154 |
| XCF-2 | 2 | 0.4 - 2.0 | 470 | 331 | 2.0 | 7.5 | 1659 |
| XCF-3 | 3 | 0.6 - 3.0 | 540 | 540 266 | 2.0 | 11 | 2259 |
| XCF-4 | 4 | 1.2 - 4.0 | 620 | 215 | 2.0 | 15 | 2669 |
| XCF-8 | 8 | 3.0 - 8.0 | 720 | 185 | 2.0 | 22 | 4435 |
| XCF-16 | 16 | 4.0 - 16.0 | 860 | 160 | 2.0 | 37 | 6568 |
| XCF-24 | 24 | 4.0 - 24.0 | 950 | 153 | 2.0 | 45 | 8000 |
| XCF-38 | 38.0 - 38.0 | 10.0 - 38.0 | 1050 | 148 | 2.0 | 45 | 11000 |
| XCF-40 | 40 | 10.0 - 38.0 | 1050 | 138 | 2.0 | 55 | 17500 |
| XCF-50 | 50 | 10.0 - 45.0 | 1120 | 110 | 2.0 | 75 | 22000 |
| XCF-70 | 70 | 13.0 - 50.0 | 1200 | 103 | 2.0 | 90 | 26200 |
*참고 : KYF 유형 DC 탱크의 매개 변수는 일반적으로 원활한 흐름을 보장하기 위해 임펠러 및 전력 측면에서 동일한 사양의 XCF 탱크와 일치합니다. 스크레이퍼 모터의 출력은 일반적으로 1.1-1.5kW이며 송풍기는 외부 지원 장비로 장치의 총 충전량에 따라 별도로 선택해야하며 공기 압력은 해당 모델의 "송풍기 공기 압력"값 ≥이어야합니다. *주요 적용 분야
대형 비철금속 광석 드레싱 플랜트: 구리, 납, 아연, 몰리브덴 및 기타 광물의 황삭 및 스위핑.
철 금속 광석 선별: 철광석, 망간 광석 부양 작업.
비금속 광 석 선별: 형석, 인광석, 칼륨, 중정석 등
귀금속 광 석 부양: 금과 은 광물 회수.
우리는 고객에게 장치에 맞는 모든 범위의 서비스를 제공합니다:
공정 설계 및 장치 구성: 광석의 특성과 용량 요구 사항에 따라 최적의 XCF 및 KYF 탱크 비율 구성과 공정 설계를 제공합니다.
설치 및 시운전: 숙련된 엔지니어가 현장 설치 및 시운전을 담당하여 장치가 최상의 성능을 달성할 수 있도록 합니다.
에너지 절약 평가 및 최적화: 전문적인 에너지 소비 분석을 제공하여 고객이 에너지 절약 혜택을 극대화할 수 있도록 지원합니다.
예비 부품 공급: 장비의 장기적인 안정적인 작동을 보장하기 위해 정품 임펠러, 스테이터, 에어 디스펜서 및 기타 핵심 마모 부품을 장기적으로 공급합니다.
오늘날의 부양 기술에서 고효율 및 에너지 절약의 방향을 대표하는 XCF-KYF 유형 부양 장치는 두 가지 탱크 유형의 장점을 하나로 결합한 영리한 설계로 고객에게 상당한 운영상의 이점과 비용 이점을 제공합니다. 현대적이고 지능적이며 저렴한 비용의 광물 처리 플랜트를 구축하려면 XCF-KYF 유닛을 선택하는 것이 현명한 선택입니다.
