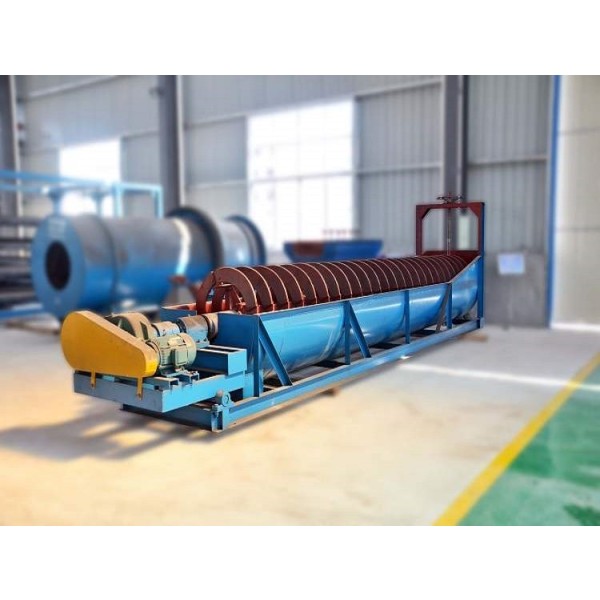

나선형 분류기

나선형 분류기 개요

나선형 분류기는 광물 가공 공장 및 공장에서 폐쇄 회로 분쇄 시스템을 형성하기 위해 널리 사용되는 전통적인 기계 분류 장비로, 주요 역할은 액체 내 광물 입자의 침전 속도의 차이를 기반으로하며, 분쇄 제품은 오버플로 (미세 자격 제품) 와 반환 모래 (거친 비 적격 제품) 로 분리됩니다.

핵심 기능은 나선형 블레이드를 사용하여 재분쇄를 위해 거친 침전 모래를 기계적으로 들어 올려 밀로 되 돌리고, 미세 등급은 후속 선별 작업으로 오버플로로 배출되도록 하는 것입니다. 주로 프리 그레이딩 및 체크 그레이딩에 사용될 뿐만 아니라 점토 함유 광석의 세척, 탈염 및 탈수에도 사용할 수 있습니다.

구조가 간단하고 작동이 편리하며 작업이 안정적이며 분류 탱크의 경사각이 커서 밀 자체 흐름과의 연결을 용이하게하여 가장 일반적으로 사용되는 기계식 분류기 유형입니다.

나선형 분류기 구조 및 작동 원리

1. 구조 구성:

• 직사각형 경사 슈트: 슈트 바닥의 경사각은 일반적으로 12 ° ~ 18.5 °이고 바닥은 반원형입니다.

• 나선형 샤프트: 트로프에 1 개 또는 2 개의 세로 샤프트가 설치되고 샤프트에는 나선형 블레이드가 연속적으로 장착되어 있습니다. 이중 나선형 블레이드는 바깥쪽으로 회전하도록 설계되었습니다.

• 전송 메커니즘: 장비 상단에 위치하여 나선형 샤프트를 회전하도록 구동합니다.

• 리프팅 장치: 트로프 하단의 프레임에 위치하여 광석이 나선형 블레이드에 묻히는 것을 방지하기 위해 정지시 나선형 샤프트를 들어 올릴 수 있으며 블레이드와 트로프 바닥 사이의 간격을 조정할 수도 있습니다.

2. 작동 원리:
슬러리는 트로프 본체 측면에서 공급됩니다. 트로프 하부에는 침전 및 그레이딩 영역이 형성됩니다:

• 거친 입자: 빠른 침강 속도, 트로프 바닥으로 가라 앉고 회전하는 나선형 블레이드에 의해 경사 슈트의 상단으로 밀린 다음 운송 중 탈수 후 배출되고 재연삭을위한 재연삭 모래로 공장으로 돌아갑니다.

• 미세 입자: 침전 속도가 느리고 침전 속도가 너무 늦어 슬러리 흐름의 표면 흐름에 의해 운반되어 트로프 끝의 오버플로 위어를 통해 배출되고 오버플로 제품이되어 다음 선광 공정으로 보내집니다.

나선형 분류기의 주요 분류 및 특성

오버플로 위어의 높이(즉, 분류 액체 레벨의 높이)에 따라 나선형 분류기는 세 가지 유형으로 나눌 수 있습니다:

요약 및 적용

나선형 분류기는 고전적이고 신뢰할 수있는 분류 장비로, 핵심 장점은 분쇄기를 사용하여 거친 입자의 퇴적물을 기계적으로 운반하고 효율적인 폐쇄 회로 주기로 되돌릴 수 있다는 것입니다. 최근 몇 년 동안 일부 응용 분야에서 하이드로 사이클론으로 대체되는 경향이 있지만 안정적인 작동, 간단한 작동 및 추가 압력이 필요하지 않은 기능으로 인해 많은 광물 처리 공장, 특히 더 거친 재료의 처리 또는 탈염과 탈수를 동시에 수행해야하는 경우 여전히 대체 할 수없는 역할을합니다.
